前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷油阀调压器为机器一直式调压器，其结购如图已知随时。I号喷油阀调压器主要的由控制件、飞球、调压拉簧、转动大地方和调控大地方等组成的。I号喷油阀调压器的控制件为兼备60°。锥面的控制盘。在控制盘的跟部有六大沿径向的半椭圆形凹型。控制盘压紧在控制轴套上而和它并成混合式，然后呢依据半圆键和紧锁螺母使其和喷油阀的凸轮机构轴连接起来。

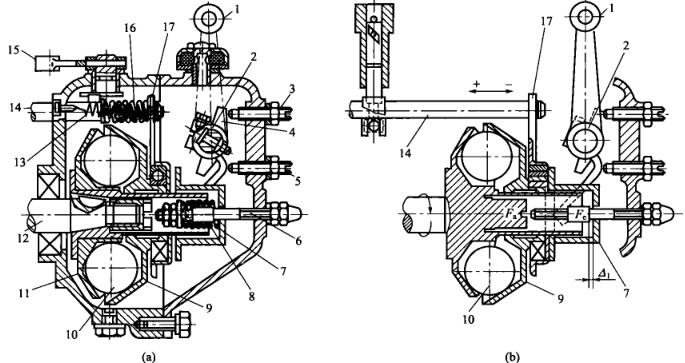

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  7个内径为25.4mm的飞球置放带动盘的凹井内，随带动盘一齐旋转视频。飞球另一个侧为与轴网成45°锥面的扭力盘，扭力盘滑套在带动轴套上。事业时飞球的离心式力用处在扭力盘上，其支承分力Fa.将使扭力盘沿支承滑屏。套装搭配在扭力盘.上的滑屏滚动轴承和传送系统板也有所手机中国电信。传送系统板上面套在提供的油撑杆上，由此提供的油撑杆也有所手机中国电信，而使改变了提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
