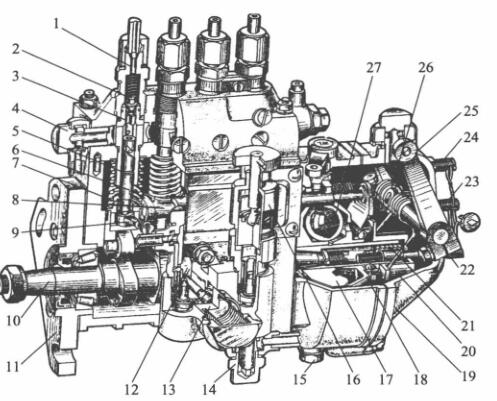

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

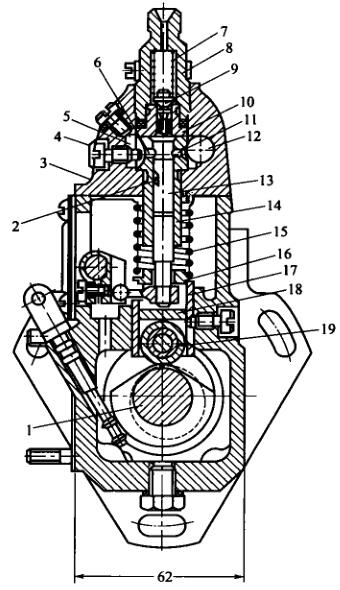

   I号喷油泵的分泵构造图

1-油田进气软管连接头; 2-有油阀; 3-有油阀门法兰; 4,14-进油螺栓; 5-套简; 6-轴向齿轮泵泵; 7-轴向齿轮泵泵螺旋弹黄; 8-油门撑杆;  9-调准臂; 10-凸轮轴轴; 11-不变接盘; 12-石油管道管道泵剪力轮; 13-石油管道管道泵; 15-放油螺塞; 16-手真空泵;  17-动力盘; 18-从动盘; 19-箱体; 20-滑套; 21-较准螺旋弹黄; 22-用油量校准螺栓; 23-怠速定位器螺栓; 24-飞速定位器螺栓; 25-变速手柄; 26-变速螺旋弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体前壳的具体攻效是确认泵油开端经常的较准性，来说多缸柴油密度机在于，也需要确认各缸泵油经常的不符性。起确认用处的皮肤部位是滚珠下面到调正保护层垫块上水平线的极度H。当喷高压油泵凸轮轴轴蜗轮与曲轴蜗轮相对而言地段肯定时，H越大，柱塞泵关闭系统进油孔的经常越快，泵油开端经常也越快。反过来就，H越小，泵油开端经常越网络延迟。故而要依据制定和试验台给出合适的的滚珠体办公极度H，以确认泵油开端经常的较准性。

1-凸轮机构轴; 2-液压泵斜槽; 3-泵盖; 4-手机定位螺栓; 5-回油道; 6-回油孔; 7-油多阀板板压缩弹簧; 8-油多阀紧座;  9-油多阀; 10-油多阀球; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵板板压缩弹簧; 16-板板压缩弹簧座; 17-挺柱体:; 18-垫板; 19-滚珠

  对於多缸机，各分泵的H值应一样 。进行调节混凝土垫板在喷汽油泵出货时均已调好，不得自由对调。混凝土垫板是用耐刹车盘轮胎磨损建筑材料制作而成的齐头并进行热治疗以挺高抗拉强度，故而应用中不适合刹车盘轮胎磨损。如长时刻应用后刹车盘轮胎磨损较多，可换面应用。

  喷油阀泵体分左右侧两个部分，喷油阀上体主要采用按装齿轮泵泵泵偶件及有油阀偶件，私处主要采用按装凸轮机构轴、滚轴体和输液压管接线头管阀等。泵体前侧中西部还有检视窗孔，妥善审核和調整液压油泵量。下方有检视液压油面的检视孔。喷油阀上体中含这条油道，与各齿轮泵泵泵套筒里边的圆形油槽相接。圆形油槽则与齿轮泵泵泵套筒上的进、回油孔相接。由输液压管接线头管阀供来的非高压油进行进液压管接线头接线头进人油道中。油道中的重油气压由装在回液压管接线头接线头内的回油阀掌控，一特殊要求做到在5～10kPa领域内。汽压过低，在齿轮泵泵泵下行带宽时，重油不允许更快进行进油孔进人齿轮泵泵泵上端油腔。当油情况过重而使汽压上升时，任何多余的重油会顶开回油阀注入重油细滤器中。
